Fluke FLK-SMFT-1000/KIT – Comprobador Fotovoltaico Multifunción con Analizador de Rendimiento y Trazador de Curva I-V
Ref. FLK-SMFT-1000/KITFluke FLK-SMFT-1000/KIT, comprobador fotovoltaico multifunción con analizador de rendimiento y trazador de curva I-V. Ideal para instalaciones solares hasta 1000 V DC.
5.989,50 €
IVA Incl.
4.950,00 €
Sin IVA
En stock
Recíbelo en 24 -48h
Recibe este producto sin gastos de envío
+ de 35 años Acompañando a clientes
Asesoramiento experto Soporte técnico gratuito
+ 300.000 clientes Han confiado en nosotros
Devolución Sencilla hasta en 14 días
Somos de confianza:
Información del producto
Fluke FLK-SMFT-1000/KIT – Comprobador Fotovoltaico Multifunción
El Fluke FLK-SMFT-1000/KIT es una solución integral diseñada para profesionales que trabajan con sistemas fotovoltaicos. Este comprobador multifunción permite realizar pruebas de instalación, mantenimiento y solución de problemas en sistemas solares de hasta 1000 V DC, cumpliendo con la norma IEC 62446-1.
Entre sus funciones destacadas se incluyen:
- Trazado de curvas I-V: Permite evaluar el rendimiento de los módulos y cadenas fotovoltaicas, identificando posibles desviaciones respecto al comportamiento esperado.
- Medición de resistencia de aislamiento: Garantiza la seguridad y eficiencia del sistema mediante pruebas de aislamiento conforme a las normativas vigentes.
- Pruebas de continuidad y polaridad: Verifica la correcta conexión de los conductores y la ausencia de errores de polaridad que puedan afectar el funcionamiento del sistema.
- Medición de voltaje y corriente: Realiza mediciones precisas de voltaje en circuito abierto (Voc) y corriente de cortocircuito (Isc), esenciales para la evaluación del rendimiento del sistema.
- Integración con software TruTest™: Facilita la gestión de datos, generación de informes y mantenimiento de registros de pruebas, optimizando el flujo de trabajo y asegurando la trazabilidad de las mediciones.
El kit incluye todos los accesorios necesarios para comenzar las pruebas de inmediato, como cables de prueba, adaptadores, estuche de transporte y más, proporcionando una solución completa y portátil para profesionales del sector solar.
✅ Ventajas principales:
- Versatilidad: Combina múltiples funciones de prueba en un solo dispositivo, reduciendo la necesidad de equipos adicionales.
- Precisión: Ofrece mediciones fiables y precisas, esenciales para el diagnóstico y mantenimiento de sistemas fotovoltaicos.
- Eficiencia: Su diseño intuitivo y la integración con software especializado agilizan el proceso de pruebas y generación de informes.
- Portabilidad: Incluye un estuche robusto y accesorios que facilitan su transporte y uso en campo.
Características técnicas completas:
| Analizador fotovoltaico multifunción Fluke SMFT-1000 | |||
| Resistencia del conductor protector (RLo) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0,00 Ω - 19,99 Ω | 0,20 Ω - 19,99 Ω | 0,01 Ω | ±(2% +2 dígitos) |
| 20,00 Ω - 199,9 Ω | 20,00 Ω - 199,9 Ω | 0,1 Ω | ±(2% +2 dígitos) |
| 200 Ω - 2000 Ω | 200 Ω - 2000 Ω | 1 Ω | ± (5% + 2 dígitos) |
| Corriente de prueba | ≥ 200 mA (≤ 2Ω + Rcomp) | ||
| Tensión de prueba | 4 V CC – 10 V CC | ||
| Polaridad invertida | Sí | ||
| Prueba de cero del conductor (Rcomp) | Hasta 3 Ω | ||
| Módulo fotovoltaico/cadena fotovoltaica, tensión de circuito abierto (Voc) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0,0 V - 99,9 V | 5,0 V - 99,9 V | 0,1 V | ± (0,5% + 2 dígitos) |
| 100 V - 1000 V | 100 V - 1000 V | 1 V | ± (0,5% + 2 dígitos) |
| Prueba de polaridad | Sí | ||
| Módulo fotovoltaico/cadena fotovoltaica, corriente de cortocircuito (Is/c) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0,00 A - 20,0 A | 0,2 A - 20,0 A | 0,1 A | ± (1% + 2 dígitos) |
| Resistencia de aislamiento (RINS) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0,00 MΩ - 99,99 MΩ | 0,20 MΩ - 99,99 MΩ | 0,01 MΩ | ± (5% + 5 dígitos) |
| 100,00 MΩ - 199,99 MΩ | 100,00 MΩ - 199,99 MΩ | 0,1 MΩ | ± (10% + 5 dígitos) |
| 200 MΩ - 999 MΩ | 200 MΩ - 999 MΩ | 1 MΩ | ± (20% + 5 dígitos) |
| Rango de medida | Resolución | Exactitud | |
| Tensión de prueba sin carga | 50 V / 100 V / 250 V hasta 199,9 MΩ 500 V / 1000 V hasta 999 MΩ |
1 V | 0% a + 20% |
| Tensión de prueba a ≥ 1 mA | 250 V a 250 kΩ 500 V a 500 kΩ 1000 V A 1 MΩ |
1 V | 0% a + 10% |
| Corriente de prueba | Mín. 1 mA (a 250 kΩ / 500 kΩ / 1 MΩ) Máx. 1,5 mA (cortocircuito) |
||
| Comprobación de diodos de bloqueo (Vbd) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0,00 V CC - 6,00 V CC | 0,50 V CC - 6,00 V CC | 0,01 V CC | ± (5% + 10 dígitos) |
| Dispositivo de protección frente a sobretensiones (SPD) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0 V CC - 1000 V CC | 50 V CC - 1000 V CC | 1 V CC | ± (10% + 5 dígitos) |
| Medida de tensión CA/CC mediante cables de prueba de 4 mm | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud |
| 0,0 V CA - 99,9 V CA | 5,0 V CA - 99,9 V CA | 0,1 V | ± (2,5% + 2 dígitos) |
| 100 V CA - 700 V CA | 100 V CA - 700 V CA | 1 V | ± (2,5% + 2 dígitos) |
| 0,0 V CC - 99,9 V CC | 5,0 V CC - 99,9 VCC | 0,1 V | ± (2,5% + 2 dígitos) |
| 100 V CC - 1000 V CC | 100 V CC - 1000 V CC | 1 V | ± (2,5% + 2 dígitos) |
| Detección CA/CC | Sí (automático) | ||
| + / - Comprobador de polaridad | Sí | ||
| Pinza amperimétrica de CA/CC i100 | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud (CC, CA 50 Hz/60 Hz) |
| 0,0 A CC – 100 A CC | 1,0 A CC – 100 A CC | 0,1 A | ± (5% + 2 dígitos) * |
| 0,0 A CA – 100 A CA TRMS | 1,0 A CA – 100 A CA TRMS | 0,1 A | ± (5% + 2 dígitos) * |
| * Tolerancias de pinza i100 no incluidas | |||
| Tolerancias de la pinza i100 | |||
| Rango de visualización | Rango de medida | Señal de salida | Exactitud (CC, CA 50 Hz/60 Hz) |
| N/D | 1 A - 100 A CC o CA < 1 kHz | 10 mV/A CA/CC | ± (1,5% + 0,1 A) |
| Medida de potencia CA/CC (con pinza i100) | |||
| Rango de visualización | Rango de medida | Resolución | Exactitud (CC, CA 50 Hz/60 Hz) |
| 0,0 V CA - 700 V CA 0,0 V CC - 1000 V CC |
5,0 V CA - 700 V CA 5,0 V CC - 1000 V CC |
0,1 V | ± (2,5% + 2 dígitos) |
| 0 A CA/CC - 100 A CA/CC | 1 A CA/CC - 100 A CA/CC | 0,1 A | ± (6,5% + 3 dígitos) |
| 0 kW/kVA – 100 kW/kVA | 5 kW/kVA – 100 kW/kVA | 1 kW/kVA | ± (10% + 4 dígitos) |
| Especificaciones generales | |||
| Tamaño del SMFT-1000 | 10 cm x 25,0 cm x 12,5 cm | ||
| Peso del SMFT-1000 | 1,4 kg | ||
| Pilas | 6 AA, IEC LR6 | ||
| Temperatura de funcionamiento | 0 °C a 50 °C (32 °F a 122 °F) | ||
| Temperatura de almacenamiento | -30 °C a 60 °C (-22 °F a 140 °F) sin baterías | ||
| Altitud de funcionamiento | Hasta 2000 m | ||
| Altitud de almacenamiento | Hasta 2000 m | ||
| Seguridad | |||
| Analizador fotovoltaico SMFT-1000 | IEC 61010-1 Grado de contaminación 2 IEC 61010-2-034 CAT III 1000 V CC, CAT III 700 V CA |
||
| Pinza amperimétrica i400 | IEC 61010-2-032, Type D (para conductores aislados), 1000 V | ||
| Accesorios | IEC 61010-031 | ||
| TL1000-MC4 | CAT III, para 1500 V, 20 A | ||
| Sonda remota TP1000 (con tapón) | CAT IV 600 V / CAT III a 1000 V, 10 A | ||
| Sonda remota TP1000 (con tapón) | CAT II, 1000 V, 10 A | ||
| Cables de prueba TL224 | CAT III, para 1000 V, 10 A | ||
| Cables de prueba TL1000/30M | CAT III 1000 V, CAT IV 600 V, 5 A (en bobina) y 10 A (totalmente extendido) |
||
| Sondas de prueba TP74 (con tapón) | CAT III, para 1000 V, 10 A | ||
| Sondas de prueba TP74 (sin tapón) | CAT II, 1000 V, 10 A | ||
| Pinza de cocodrilo AC285 | CAT III, para 1000 V, 10 A | ||
| Rendimiento | IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10 | ||
| Compatibilidad electromagnética (EMC) | |||
| Internacional | IEC 61326-1: Entorno electromagnético portátil CISPR 11: Grupo 1, clase A Grupo 1: El equipo ha generado intencionalmente y/o utiliza energía de radiofrecuencia acoplada conductivamente necesaria para el funcionamiento interno del propio equipo. Clase A: El equipo es adecuado para su uso en todos los ámbitos, a excepción de los ámbitos domésticos y aquellos que estén directamente conectados a una red de suministro eléctrico de baja tensión que proporciona alimentación a edificios utilizados para fines domésticos. Puede que haya dificultades potenciales a la hora de garantizar la compatibilidad electromagnética en otros debido a las interferencias conducidas y radiadas. Precaución: Este equipo no está diseñado para su uso en entornos residenciales y es posible que no ofrezca La protección adecuada para la recepción de radio en dichos entornos. |
||
| Módulo de radio inalámbrico | |||
| Rango de frecuencia | 2,402 GHz a 2,480 GHz | ||
| Potencia de salida | 8 dBm | ||
Material incluido:
- Mochila profesional para instrumentos SMFT-1000-BP de Fluke
- Analizador fotovoltaico multifunción SMFT-1000
- Soporte para la correa
- Conjunto de fusibles
- Cable adaptador IRDA óptico a USB
- Adaptador cero
- Medidor de irradiancia solar inalámbrico IRR2-BT
- Sonda de temperatura externa 80PR-IRR
- Soporte de montaje para panel solar
- Estuche de transporte
- Pinza amperimétrica de 100 A CA/CC i100
- Juego de imanes TPAK
- Sonda de prueba con botón de prueba remota TP1000
- Juego de cables de prueba TL1000
- Juego de cables de prueba TL1000-MC4
- Cables de prueba en bobina TL1000/30M
- Juego de acopladores

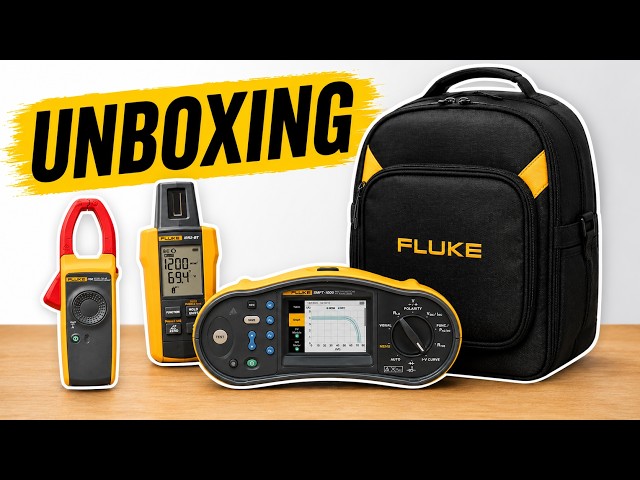

Vídeo de producto
